全闭环驱动器解决计划

摘要：本文通过两个案例，团结行业特点和需求，简明简要地先容了艾弗森贝博ballbet官网电气SPS全闭环解决计划及计划。用户接纳该驱动控制计划，有利于给其机械装备带来性能和价值上的提升。

要害词：车床，SPS驱动器，伺服主轴，全闭环，正余弦，绝对值，细分，分度，分频

一、小序

工具机床历来就是我们的工业基础，大到汽车轮毂，小至一颗螺丝钉，实体制造业的各个环节都有机床制造产品的身影；从五金洁具到手机钟表，从汽车高铁到飞机火箭，与工具机床相关的产品越来越普遍地渗透到了我们生涯的方方面面 ……

二、艾弗森贝博ballbet官网电气SPS全闭环解决计划简介

为解决因传动环节带来的对终端控制的误差，我们有须要对控制目的加装传感器，作为反响，用来修正因中心传动带来的误差。

这里的中心环节包括如皮带传动，齿轮齿条，减速机，丝杠间隙，换轮组模道等，控制目的传感器有编码器，光栅、磁感应尺等。

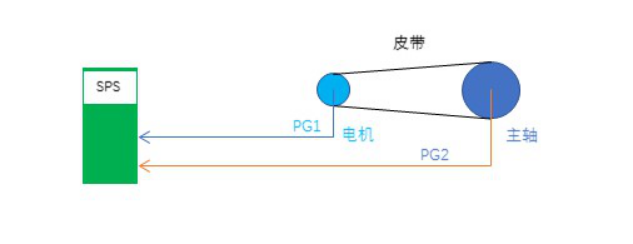

在对原有动力电机闭环控制的基础上，通过在最终控制目的上加装第二传感器，引入驱动器组成第二闭环反响，就是这里所说的全闭环计划。以车床为例，示意如下图：

三、SPS全闭环解决计划特点

凭证差别的分度控制精度要求，我们提供两种形式的全闭环计划供选择。一是主轴 PG和电机PG均选装常用且本钱较量低廉的光电方波增量编码器；另外一种是主轴选装可以多倍细分的正余弦编码器，电机轴则装置23bit绝对值编码器。

SPS全闭环解决计划有如下特点：

① 先进的电机控制算法，轻松驱动异步 /同步主轴电机

② 支持多种类型编码器，正余弦多倍细分，使得目的控制更细腻

③ 超强静态锁轴力，脉动小

④ PA/PB脉冲给定，支持差分指令、PLC正交脉冲或偏向+脉冲指令，支持最高300KHZ输入，笼罩全转速段要求

⑤ HPA/HPB正交/脉冲+偏向差分脉冲给定，支持最高4MHZ输入，笼罩绝大部分系统，配合细分功效，抵达对目的工具的细腻化控制

⑥ 速率 /位置切换，脉冲指令速率，稳速控制精度±1rpm

⑦ 加减速迅速，加减速声音流通，控制爽性

⑧ 标准差分方波分频输出，支持脉冲回零或外部信号回零

⑨ 调试维护轻盈，一键自动学习传动比，多组功效码监控定位判断

四、现场应用案例

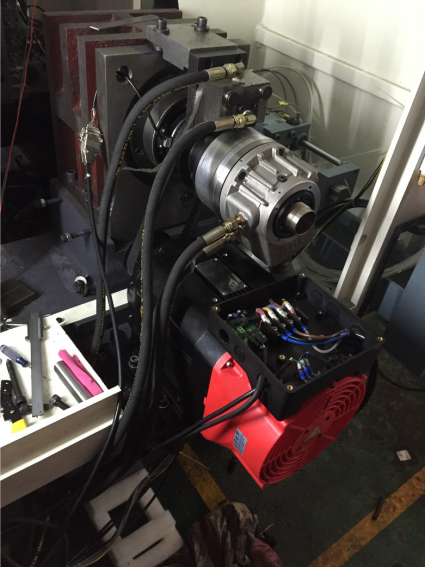

案例一：正余弦+绝对值PG全闭环计划

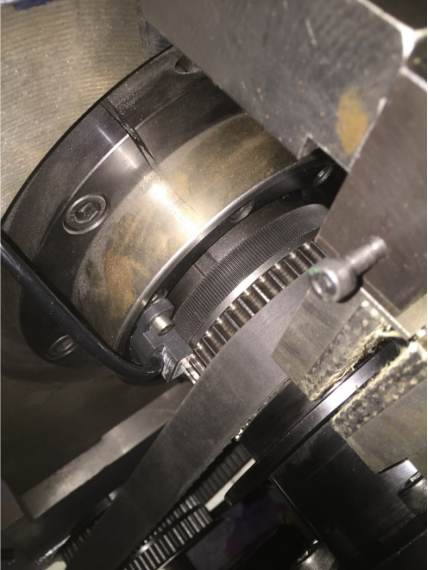

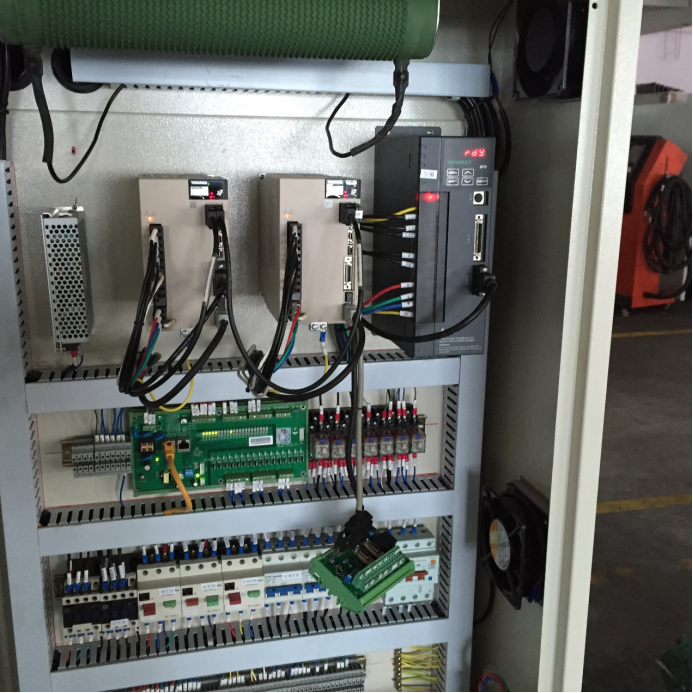

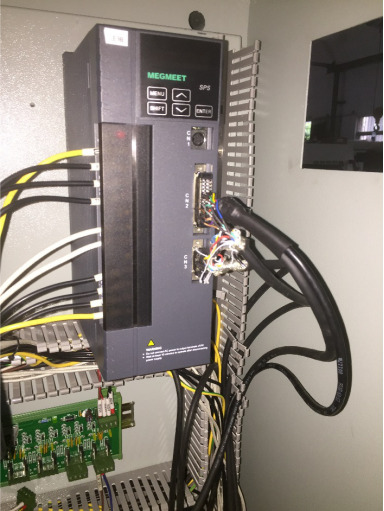

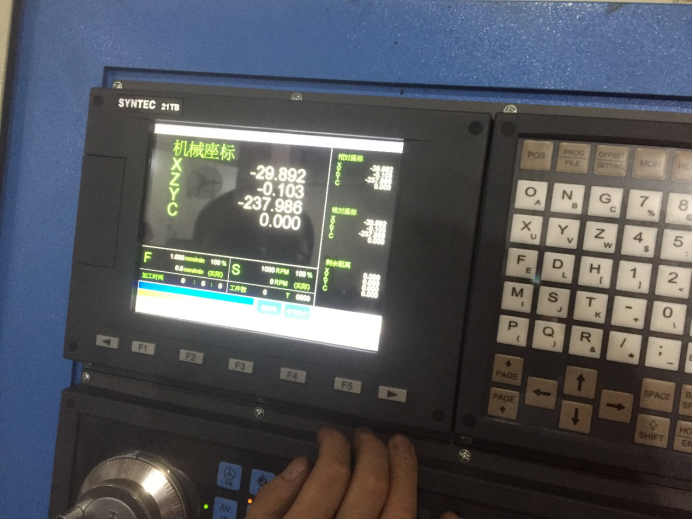

案例设置：SYNTEC 21TB+SPS-4T5.5-DCL+MIGE 5.5KW伺服主轴+多摩川23bit TS5700 N8401+GUBOA GS=04A 256齿圈+同步带

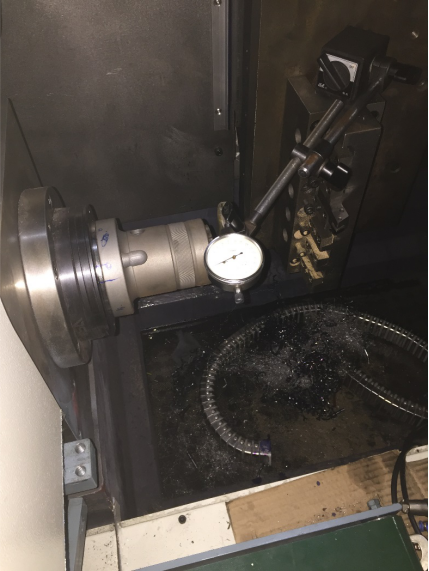

控制精度：打表测试重复分度控制精度在1个丝左右

案例二：双光电增量PG全闭环计划

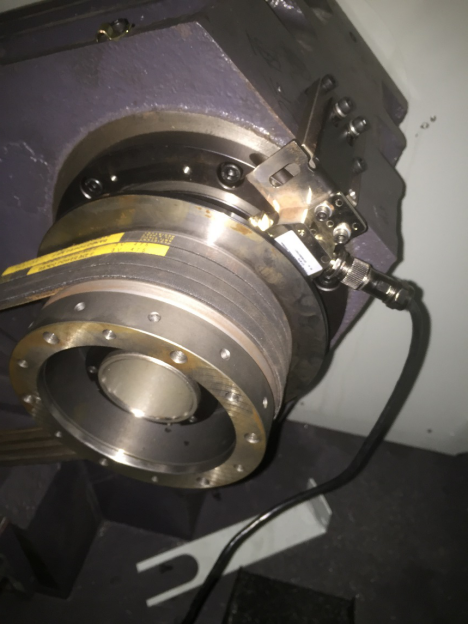

设置：SYNTEC 21TB+SPS-4T5.5-DCL02+MIGE 5.5KW伺服主轴+多摩川2500线光电+磁感应光电2500线+同步带

五、竣事语

无论科技怎么生长，社会怎样前进，基础制造业依然有它一展理想的舞台。从基础制造业到高端制造，工具机床也朝着高、精、尖的偏向生长，进而对机床控制系统、伺服驱动器、伺服电机、主轴、种种编码传感器等要害部件提出更高要求。外洋高端机床手艺的封闭，产品出口的限制，无不彰显高端制造对战略性工业的主要性。艾弗森贝博ballbet官网电气顺应市场需求，本着解决客户痛点为初志，一直开发出种种行业细分产品，增强客户产品的竞争力，给用户带来价值上的提升。
